La différence entre LED et diode laser
Les deux LED et Laser sont utilisés comme émetteurs optiques pour diverses applications. La section suivante les décrit et mentionne la différence entre LED et Laser.Qu'est ce que la LED
Une LED est une diode de jonction fabriquée à partir de composé semi-conducteur d'arséniure de gallium phosphure. Les DEL utilisées comme émetteurs à fibre optique émettent un rayonnement infrarouge à une longueur d'onde d'environ 850 nm (0,85 μm).Signaux codés par impulsions provenant du codeur fournissant le courant d'entrée à la DEL. Cela produira un flux équivalent d'impulsions infrarouges pour la transmission le long du système à fibres optiques. La propagation spectrale des longueurs d'onde dans la sortie est d'environ 30-40 nm.

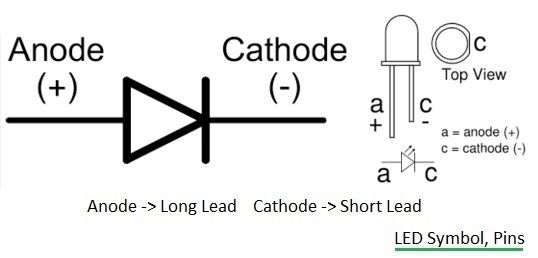

Les LED sont une source de lumière très bon marché et pratique. Ils sont généralement utilisés avec des fibres multimodes en raison de leur faible intensité de sortie. Ils sont utilisés dans des systèmes de transmission numérique à faible débit de données jusqu'à une vitesse d'environ 30 Mbps, où l'étalement des impulsions de sortie en raison de la dispersion n'est pas un gros problème. L'objectif entre la LED et le système de fibre améliorera la transmission de l'énergie lumineuse entre eux. Cette page mentionne ce qui est dirigé et fournit des liens vers des terminologies sur des appareils ou composants électroniques. La figure 1 représente le symbole et les broches du circuit à diode LED. Comme le montre la LED, le long conducteur est l'anode (positif) et le court conducteur est la cathode (négatif).
Qu'est-ce que la diode laser
Le laser est dérivé de l'amplification de la lumière par l'émission stimulée de rayonnement. Il produit un faisceau de lumière ou de rayonnement infrarouge très intense qui a les propriétés suivantes.• Monochromatique (signification d'une longueur d'onde)
• Cohérent (c'est-à-dire que toutes les pièces sont en phase)
• Collimaté (ce qui signifie que toutes les pièces voyagent dans la même direction)
Les diodes laser utilisées dans les systèmes à fibres optiques sont fabriquées en phosphure d'arséniure de gallium. Le laser ayant une taille de grain de sable peut produire une puissance d'environ 10 mWatt.

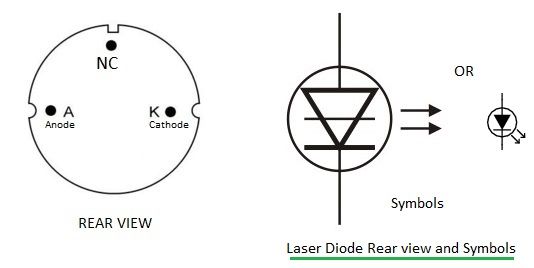

La vitesse de commutation ON / OFF du laser est plus rapide que la LED. L'étalement spectral est inférieur à la LED d'environ 1 à 2 nm ou même moins. D'où la dispersion n'est pas un problème avec le laser comparer à LED. Par conséquent, les lasers sont plus adaptés aux systèmes à fibres optiques utilisés pour les systèmes monomodes et à haut débit. La figure 2 représente la vue arrière de la diode laser et les symboles de circuit. Le symbole du circuit de la diode laser est identique à celui de la diode LED.
Le tableau suivant compare les DEL et les lasers en fonction de divers facteurs de comparaison / spécifications.
| Spécification | Diode électro-luminescente | Diode laser |
|---|---|---|
| Puissance de sortie | Linéairement proportionnel au courant d'entraînement | Proportionnel au courant au-dessus du seuil |
| Actuel | Courant d'entraînement (50 à 100 mA) (pic) | Courant de seuil (5 à 40 mA) |
| Puissance couplée | Modérer | Haute |
| La vitesse | Ralentissez | Plus rapide |
| Modèle de sortie | Plus haute | Inférieur |
| Type de fibre | Multimode seulement | Monomode et multimode |
| Facilité d'utilisation | Plus facile | Plus fort |
| Durée de vie | Plus long | Longue |
| Largeur spectrale | Plus large, 25 à 100 nm (10 à 50 THz) | Plus étroit, <10 -5 à 5 nm (<1 MHz à 2 MHz) |
| Bande passante de modulation | Modéré, des dizaines de KHz à des dizaines de MHz | Élevé, dizaines de MHz à des dizaines de GHz |
| Longueur d'onde disponible | 0,66 à 1,65 mm | 0,78 à 1,65 mm |
| Efficacité de conversion E / O | 10 à 20% | 30 à 70% |
| Sécurité des yeux | Généralement considéré comme sûr pour les yeux | Doit être rendu sécuritaire pour les yeux, en particulier pour λ <1400 nm |
| Coût | Faible | Modéré à élevé |
